Одной из московских фирм был выполнен ряд проектов кондиционирования квартир повышенной комфортности в многоэтажных домах городской застройки. Данный проект можно считать типовым – он достаточно проработан и неоднократно опробован с небольшими вариациями.

Климатическая установка выполнена на базе канального кондиционера, расположенного в запотолочном пространстве вспомогательного помещения. Решетки обратного воздуха расположены в коридоре, куда выходят двери всех обслуживаемых помещений. В дверях устроены переточные решетки. Регулируемые жалюзийные приточные решетки расположены в стенах, под потолком. Конфигурация решеток выбрана таким образом, чтобы все помещения равномерно «продувались» термообработанным воздухом. Напор вентилятора кондиционера достаточен для получения расчетных параметров установки.

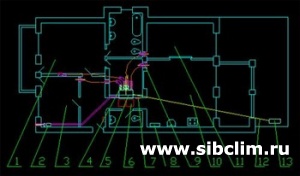

1. Спальная комната.
2. Приточный вентилятор с фильтром.
3. Детская.
4. Регулирующий клапан с механическим приводом.
5. Внутренний блок канального кондиционера.
6. Решетки обратного воздуха с фильтром.
7. Пульт управления климатической установкой.
8. Настенный газовый котел.
9. Решетка подачи воздуха с адаптером под гибкий термоизолированный воздуховод.
10. Кухня-столовая с газовой плитой.
11. Кабинет-гостиная.
12. Фреонопровод.
13. Наружный блок кондиционера.

Воздуховоды расположены в запотолочном пространстве вспомогательных помещений (гардеробной и коридора), или внутри межкомнатной перегородки из гипсокартона. Приточный воздух подается во всасывающий коллектор кондиционера специальным вентилятором через фильтр (эксплуатация установки в течение года показала, что целесообразно приточную установку размещать в непосредственной близости от внутреннего блока кондиционера). В двух санузлах установлены автономные вытяжные вентиляторы, оборудованными таймерами. Над газовой плитой установлен вытяжной навес с противожировым фильтром. Общий баланс воздухообмена составлен таким образом, чтобы на спецификационном режиме в квартире был небольшой подпор воздуха. Наружный блок кондиционера расположен на неэксплуатируемой кровле нижележащего помещения.

Вблизи решеток обратного воздуха установлен пульт управления климатической установкой, который включает в себя: настенный пульт управления кондиционером, настенный пульт плавного регулирования приточного вентилятора; три ручных регулятора расхода воздуха по комнатам. Приток воздуха в самую большую и самую нагруженную по теплопритокам комнату не регулируется – он служит своеобразным байпасом остальным комнатам. Данная система при минимальной стоимости позволяет владельцу в широких пределах регулировать подачу термообработанного воздуха в различные комнаты. Конденсат выведен в сливной бачок унитаза гостевого туалета.

Отопительная установка квартиры выполнена на настенном двухконтурном газовом котле, работающем на систему «теплый пол». До запуска в эксплуатацию основной отопительной системы (при наружной температуре до минус 5°С) климатическая установка обеспечивала в помещениях вполне комфортные условия в режиме обогрева.

Основные сложности при монтаже климатической установки возникали в связи с претензиями дизайнера интерьеров к расположению и внешнему виду приточных решеток. Но, к сожалению, это типичная ситуация – когда архитекторы и дизайнеры забывают о том, что комфортное жилище должно быть насыщено инженерными системами, предназначенными для создания этого самого комфорта.


Михаил Кордюков
